佛山干式变压器绕组变形基本原理及检测方法

作者：佛山干式变压器厂日期：2018-04-14 人气：558

佛山干式变压器绕组变形基本原理及检测方法 频响法佛山干式变压器绕组变形测试仪的基本原理： 该试验所采用的方法为频率响应法，其测试原理如图1.1 所示。在佛山干式变压器绕组的一端加入扫频信号VS，输出不同频率的正弦波电压，通过数字化记录装置同时检测不同扫描频率下绕组两端的对地电压信号Vi(n)和Vo(n)，并对数据进行处理，得到佛山干式变压器的传递函数H(N)=20lg[Vo(n)/ Vi(n)] ，单位：dB，频率响应法是利用精确的扫频测量技术，通过测量佛山干式变压器各个绕组的频率响应特性变化，并对测试结果进行纵向或横向的相关性比较，即相当于比较佛山干式变压器绕组的结构特性“指纹”图。如将佛山干式变压器遭受短路冲击后测得的各个绕组的频率响应特性与原始图谱（或短路前测量的图谱）比较，并综合考虑佛山干式变压器的运行情况，如是否经受近区短路冲击、短路电流大小等，从而诊断绕组是否存在变形。在进行佛山干式变压器绕组变形试验过程中，我们发现频响法具有很高的灵敏度。
频响法佛山干式变压器绕组变形测试仪

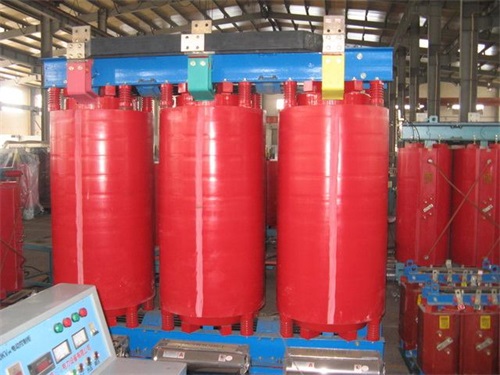

检测严重变形缺陷的佛山干式变压器
变形试验能检测出佛山干式变压器短路故障后所存在的缺陷佛山干式变压器在运行中，当系统短路故障发生在佛山干式变压器的近区范围或发生在佛山干式变压器任何一侧绕组的出口时，佛山干式变压器将会遭受到故障短路电流的冲击，并会引起佛山干式变压器绕组变形，严重时将直接引发佛山干式变压器内部故障。佛山干式变压器绕组的变形主要取决于作用在佛山干式变压器上的故障短路电流的大小、类型和作用时间，变形试验能非常灵敏和有效的检测出存在严重变形缺陷的佛山干式变压器
